GAMBAS-BUCH 3.19.1

Die Klasse Image der Komponente gb.image.imlib fügt der Klasse Image in der Komponente gb.image Bildverarbeitungsmethoden aus der imlib2-Bibliothek hinzu und erweitert so deren Methoden.

Die Klasse Image in der Komponente gb.image.imlib verfügt über diese Methoden:

Tabelle 23.4.2.9.1 : Methoden der Klasse Image (gb.image.imlib)

Hinweise

• Blur(…): Beachten Sie, dass die Blur()-Funktion in der Praxis zur Unkenntlichmachung oder zum Verwischen von Bildanteilen – nicht des ganzen Bildes – verwendet wird.
• PaintImage(…): Wenn sich Width und Height von SrcWidth, SrcHeight unterscheiden, wird das Quellbild skaliert. SrcX, SrcY, SrcWidth, SrcHeight bestimmen den zu kopierenden Teil des Bildes. Standardmäßig wird das gesamte Bild kopiert. Im Gegensatz zu DrawImage wird das Quellbild mit dem aktuellen Bildhintergrund überblendet. Vormultiplizierte Pixelformate werden zur Zeit nicht unterstützt.
• Die Methode Tile() erzeugt ein Bild, das durch die horizontale und vertikale Kachelung ein stark verfremdet wird.

Für jede Methode der Klasse Image (gb.image.imlib) wird Ihnen ein Beispiel präsentiert. Wenn die Methoden Parameter verwenden, dann werden diese und die Bilder – das originale und das geänderte – angezeigt. Ergänzend wird der jeweils verwendete Quelltext in Auszügen angegeben.

Beispiel 1 – Methode Image.Blur(…)

Die Methode liefert ein unscharfes Bild. Als Parameter (Unschärferadius) wird hier ein Wert von 5 verwendet, der mit dem Schieberegler eingestellt werden kann:

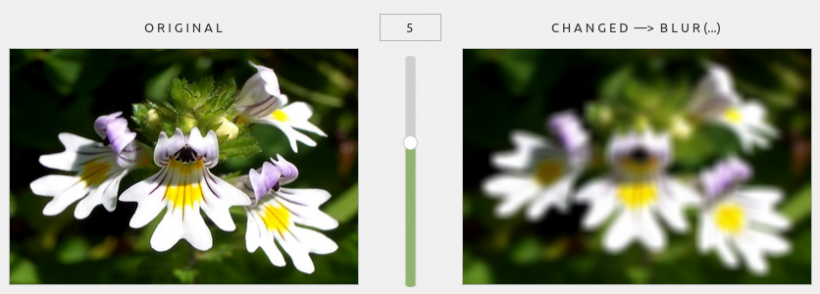

Abbildung 23.4.2.9.1: Methode Blur(5) Quelltext-Ausschnitt

' Gambas class file

Public imgOriginal As Image
Public sImagePath As String


Public Sub Form_Open()

    FMain.Resizable = False

    sImagePath = "images/augentrost_355x242.png"

'-- Display of original and modified image
    imgOriginal = Image.Load(sImagePath)
    pboxOriginal.Picture = imgOriginal.Picture
    pboxChanged.Picture = imgOriginal.Copy().Picture

    pboxOriginal.Stretch = True
    pboxChanged.Stretch = True

'-- Slider configuration
    hSliderV.Visible = True
    hSliderV.MinValue = 0
    hSliderV.MaxValue = 8
    hSliderV.PageStep = 2
    hSliderV.Step = 1
    hSliderV.Mark = False
    hSliderV.Value = 5
    lblValue.Visible = True

End

Public Sub hSliderV_Change()

    lblChanged.Text = "C H A N G E D  —>  " & "B L U R (...)"
    lblValue.Text = hSliderV.Value
    pboxChanged.Picture = imgOriginal.Blur(hSliderV.Value).Picture

End

Beispiel 2 – Methode Image.PaintImage(…)

Mit dieser Methode können Sie ein Bild mit einer vorgegebenen Breite und Höhe in das Original an einer bestimmten Position einfügen:

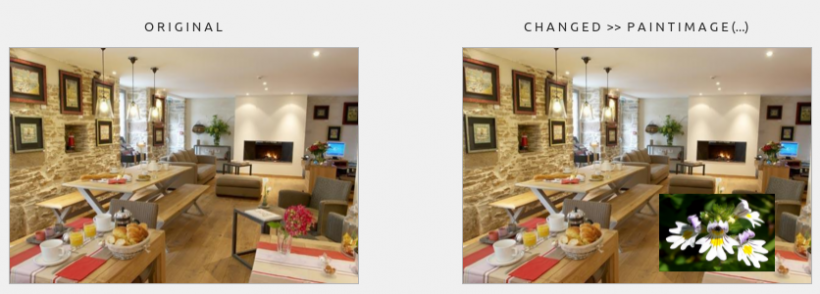

Abbildung 23.4.2.9.2: Methode PaintImage(…)

Quelltext-Ausschnitt

Public Sub btnDoPaintImage_Click()

    lblChanged.Text = "C H A N G E D  >>  " & "P A I N T I M A G E (...)"

    imgExtern = Image.Load("images/augentrost_355x242.png")

    imgOriginal.PaintImage(imgExtern, 200, 150, imgExtern.W / 3, imgExtern.H / 3)

    pboxChanged.Picture = imgOriginal.Picture

End

Beispiel 3 – Methode Image.Rotate(φ)

Die Methode dreht ein Bild um einen bestimmten Winkel φ. Bei positiven Werten wird das Bild im Uhrzeigersinn gedreht – sonst gegen den Uhrzeigersinn. Beachten Sie den entstehenden (weißen) Rand, der automatisch hinzugefügt wird, damit das gedrehte Bild stets vollständig angezeigt wird. Durch die feste Größe der Picturebox für das gedrehte Bild sehen Sie im Projekt nur einen Teil des Bildes!

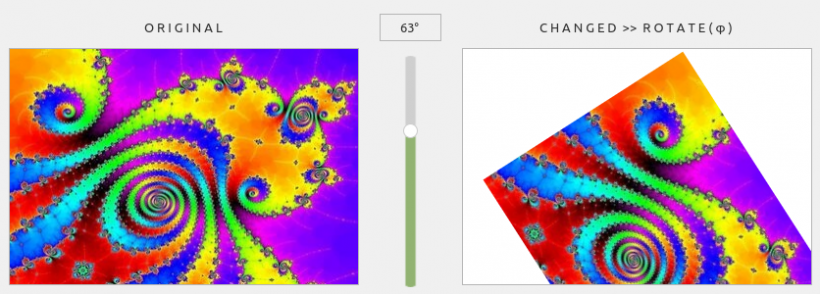

Abbildung 23.4.2.9.3: Methode Rotate(arc(63°))

Quelltext-Ausschnitt

  lblChanged.Text = "C H A N G E D  >>  " & "R O T A T E ( φ )"

  lblValue.Text = hSliderV.Value & "°"
  imgChanged = imgCurrent.Rotate(Rad(hSliderV.Value))

Beispiel 4 – Methode Image.Scroll(…)

Die Methode verschiebt (!) einen definierten Bild-Ausschnitt an eine bestimmte Position im Original, wenn die 4 optionalen Parameter gesetzt werden:

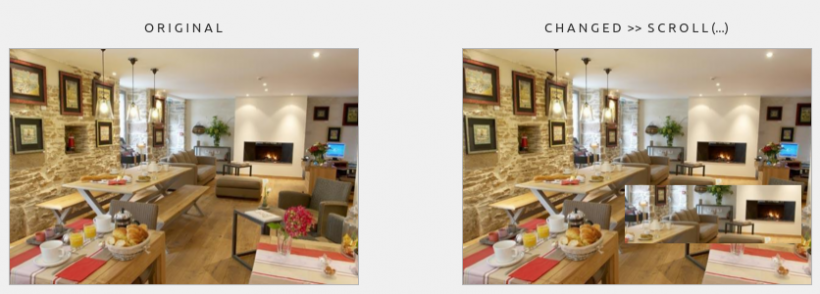

Abbildung 23.4.2.9.4: Methode Scroll(…)

Quelltext-Ausschnitt

Public Sub btnDoShift_Click()

  imgOriginal.Scroll(50, 60, 115, 80, 230, 120)
  pboxChanged.Picture = imgOriginal.Picture

End
<code>

Übrigens: Wenn Sie die optionalen Parameter nicht verwenden und dem Projekt einen Schieberegler spendieren, dann können Sie das komplette Bild verschieben:

<code gambas>
Public Sub btnDoShift_Click()


   imgOriginal.Scroll(160, 130)
   pboxChanged.Picture = imgOriginal.Picture

End

Beispiel 5 – Methode Image.Sharpen(…)

Die Methode liefert ein schärferes Bild. Ein Parameterwert von 2 scheint ein optimal geschärftes Bild zu erzeugen, denn höhere Werte als 2 lassen keine signifikante Änderung erkennen:

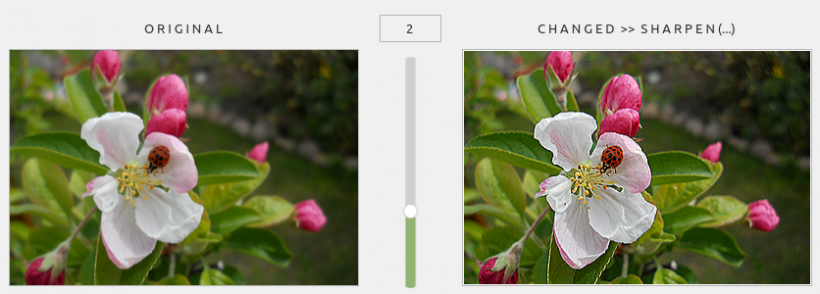

Abbildung 23.4.2.9.5: Methode Sharpen(2)

Quelltext-Ausschnitt

  lblChanged.Text = "C H A N G E D  >>  " & "S H A R P E N (...)"
  lblValue.Text = hSliderV.Value
  imgChanged = imgOriginal.Sharpen(hSliderV.Value)

Beispiel 6 – Methode Image.Stretch(…)

Die Methode erzeugt im Projekt ein Bild, bei dem die Weite und die Höhe proportional gesetzt werden. Das Bild kann mit den eingestellten min-max-Werten (0 < p ⇐ 1) für den Schieberegler nur verkleinert werden:

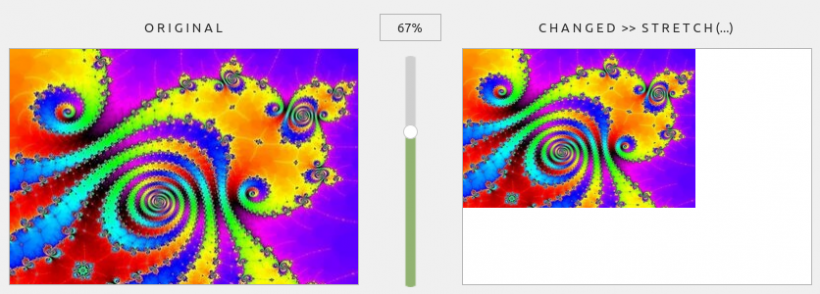

Abbildung 23.4.2.9.6: Methode Stretch(0.67)

Quelltext-Ausschnitt

  Dim W, H As Integer

  lblChanged.Text = "C H A N G E D  >>  " & "S T R E T C H (...)"
  lblValue.Text = hSliderV.Value & "%"

  W = Int(imgOriginal.W * (hSliderV.Value / 100))
  H = Int(imgOriginal.H * (hSliderV.Value / 100))

  pboxChanged.Picture = imgOriginal.Stretch(W, H).Picture

Beispiel 7 – Methode Image.Tile()

Die Methode erzeugt eine neue Version des Bildes, die nahtlos horizontal und vertikal gekachelt wird und somit stark verfremdet wirkt:

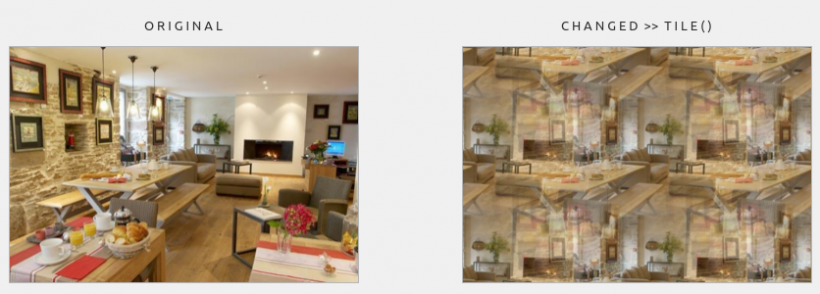

Abbildung 23.4.2.9.7: Methode Tile()

Quelltext-Ausschnitt

  lblChanged.Text = "C H A N G E D  >>  " & "T I L E ( )"
  pboxChanged.Picture = imgOriginal.Tile().Picture
