GAMBAS-BUCH 3.19.1

Diese Klasse repräsentiert ein Bildhistogramm. Histogramme helfen dabei, die Farbverteilung zu beurteilen und spezielle Funktionen erlauben es, die Farbverteilung zu manipulieren. Die Klasse ist statisch und verhält sich wie ein schreibgeschütztes Array.

So ermitteln Sie einen einzelnen Histogramm-Wert aus einem Histogramm:

  Dim hImageHistogram As ImageHistogram
  Dim histInteger As Integer

  histInteger = hImageHistogram [ Channel As Integer, Value As Integer ]

Dabei gilt:

• Channel ist der zu untersuchende Farbkanal und kann Image.Red, Image.Green, Image.Blue oder Image.Alpha sein.
• Value ist der Farbwert.

Der Quelltext ist überschaubar und wird daher komplett angegeben:

' Gambas class file

Public Sub Form_Open()

    DisplayHistogram()

End

Public Sub DisplayHistogram()

    Dim hImage As Image

'-- Set the dimensions of the histograms
    PictureBoxOrig.W = 256
    PictureBoxOrig.H = 100
    PictureBoxEffect.W = 256
    PictureBoxEffect.H = 100

'-- Load the original old photo and show its histogramm
    PictureBox1.Picture = Picture["images/image_original.png"]
    hImage = PictureBox1.Picture.Image
    MakeHistogram(hImage, PictureBoxOrig)

'-- Treat the original photo with image.effects
    If RadioButton2.Value Then
       hImage.Normalize()
    Else If RadioButton3.Value Then
       hImage.Equalize()
    Else If RadioButton4.Value Then
       hImage.Fade(Color.Red, 0.263)
    Endif

'-- Display the photo treated with image.effects and its histogram
    PictureBox2.Picture = hImage.Picture
    MakeHistogram(hImage, PictureBoxEffect)

End


Public Sub Effect_Click()

    DisplayHistogram()

End

Public Sub MakeHistogram(img As Image, pBox As PictureBox)

    Dim hHistogram As ImageHistogram
    Dim i, iH As Integer
    Dim hPicture As Picture

    hHistogram = img.Histogram()
    iH = pBox.H

    hPicture = New Picture(256, 100, True)

    Paint.Begin(hPicture)

      Paint.Brush = Paint.Color(Color.Red)
      Paint.LineWidth = 1

      For i = 0 To 255
          Paint.MoveTo(i, iH)
          Paint.LineTo(i, iH - hHistogram[Image.Red, i] / 300)
          Paint.Stroke()
      Next

      Paint.Brush = Paint.Color(Color.Green)
      For i = 0 To 255
          Paint.MoveTo(i, iH)
          Paint.LineTo(i, iH - hHistogram[Image.Green, i] / 300)
          Paint.Stroke()
      Next

      Paint.Brush = Paint.Color(Color.Blue)
      For i = 0 To 255
          Paint.MoveTo(i, iH)
          Paint.LineTo(i, iH - hHistogram[Image.Blue, i] / 300)
          Paint.Stroke()
      Next

    Paint.End()
    pBox.Picture = hPicture

End

Hinweise:

• Sie können erkennen, dass die Histogramme jeweils als Linien-Histogramm für die drei Farben rot, grün und blau in der Prozedur MakeHistogram(…) gezeichnet werden.
• Alle 4 Radio-Buttons sind in einer Gruppe mit dem Gruppennamen 'Effect' zusammengefasst worden.
• Am auffälligsten im Projekt ist die Änderung des Histogramms gegenüber dem Histogramm des Originalbildes beim Equalize-Effekt. Das Rot-Histogramm wird nach links (dunklerer Bereich gestreckt). Damit hat Rot wieder Kontrast und das Bild sieht wesentlich natürlicher aus:

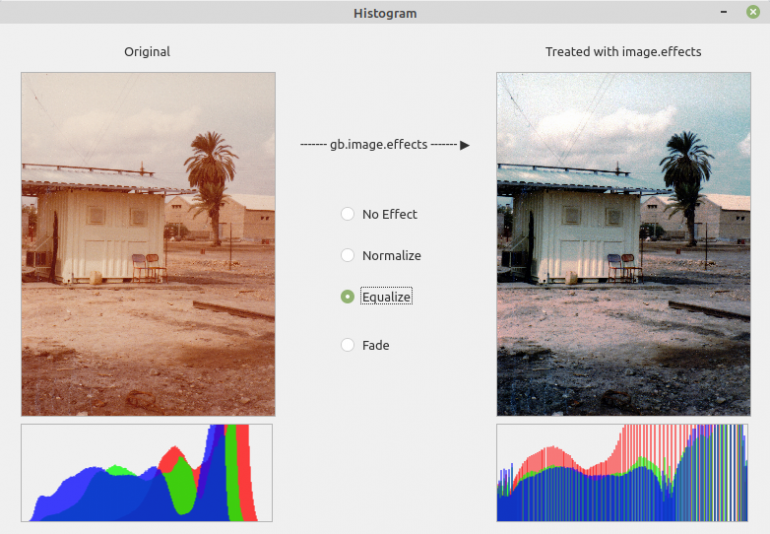

Abbildung 23.4.2.7.1: Anzeige der Bilder und der zugehörigen Histogramme

Das Projekt wird Ihnen im Download-Bereich als Projekt-Archiv zur Verfügung gestellt.
