Die Klasse Vector aus der Komponente gb.gsl implementiert einen Vektor mit reellen oder komplexen Koordinaten oder Komponenten. Ein Vektor kann wie ein Lese-/Schreib-Array verwendet werden. Die Klasse Vector verfügt über zwei Eigenschaften und fünf Methoden.

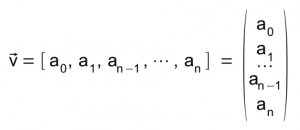

Ein Vektor kann als Zeilen- oder Spalten-Vektor so dargestellt werden:

• Ein Vektor ist ein spezieller n-Tupel. Unter einem Tupel versteht man eine endliche Liste aus n mathematischen Objekten aus unterschiedlichen mathematischen Objekt-Klassen.
• Für die Klasse Vector in Gambas sind die mathematischen Objektklassen entweder reelle oder komplexe Zahlen. Werden komplexe Zahlen eingesetzt, dann ist das explizit anzugeben.
• Die reellen oder komplexen Zahlen ai in einem Zeilen- oder Spalten-Vektor nennt man Koordinaten oder Komponenten.
• Den Betrag oder die Länge eines Vektors bezeichnet man als seine (euklidische) Norm.

Die Klasse Vector hat zwei Eigenschaften:

Tabelle 29.3.5.2.1 : Eigenschaften der Klasse Vector

Die Klasse Vector besitzt diese fünf Methoden:

Tabelle 29.3.5.3.1 : Methoden der Klasse Vector

Hinweis:

• Die Kopie eines Vektors ist ein eigenständiges Vektor-Objekt.
• Hat der Parameter Local den Wert True werden Zahlen in der lokalen Notation ausgegeben, während der Standard-Wert False den String so formatiert, dass er von der Funktion Eval(..) ausgewertet werden kann.

Es gibt unterschiedliche Möglichkeiten um Vektoren zu erzeugen:

(A) Deklaration einer Variablen vom Daten-Typ Vector mit direkter Wertzuweisung.
(B) Deklaration einer Variablen vom Daten-Typ Vector und spätere Zuweisung der Koordinaten in einem Array.
(C) Kopie eines Vektors anlegen.
(D) Konvertierung einer Zeichenkette aus einer geeigneten (Eingabe-)Komponente in einen Vektor als Teil-Quelltext in einem Projekt.

Beispiel A

Public voA As New Vector(3, False)

Beispiel B

Dim voD As Vector

voD = New Vector(4, False)
voD = [-3.4, 5, -6, 2]
' Print voD.ToString(True)

Beispiel C

Dim voA, voB As Vector

voA = New Vector(3, False)
voA = [5, -6, 2]
voB = voA.Copy()
' Print voB.ToString(True)

Für Vektoren sind u.a. die folgenden Operationen erklärt:

• Addition, Subtraktion und die skalare Multiplikation (Skalar-Produkt).
• Als Relationen zwischen 2 Vektoren existieren der direkte Vergleich und die Prüfung auf Ungleichheit.

Dim voA, voB, voC As Vector

  voA = [1, 1, 2]
  voB = [5, -4, 3]
  voC = [3, 6, 7]

  Print "Ortsvektor OA: "; voA.ToString(True)
  Print "Ortsvektor OB: "; voB.ToString(True)
  Print "Ortsvektor OC: "; voC.ToString(True)

  Print "-----------------------------------------"

  Print "Vektor-Summe: OA+OB = " & (voA + vob).ToString(True)
  Print "Vektor-Differenz: OA-OB = " & (voA - voB).ToString(True)
  Print "Skalar-Produkt: OA" & String.Chr(&H22C5) & "OB = z = "; voA.Dot(voB)
  Print "Vergleich: OA ungleich Kopie von OB? » "; voA <> voB.Copy()
  Print "Vergleich: OC gleich OB? » "; voc = voB

In der IDE-Konsole lesen Sie:

Ortsvektor OA: [1 1 2]
Ortsvektor OB: [5 -4 3]
Ortsvektor OC: [3 6 7]
-----------------------------------------
Vektor-Summe: OA+OB = [6 -3 5]
Vektor-Differenz: OA-OB = [-4 5 -1]
Skalar-Produkt: OA⋅OB = z = 7
Vergleich: OA ungleich Kopie von OB? » True
Vergleich: OC gleich OB? » False

Das folgende Projekt setzt die vierte Variante (D) zur Erzeugung eines Vektors über die Konvertierung einer Zeichenkette aus einer geeigneten (Eingabe-)Komponente um.

• Vorgabe: Die drei Vektoren sind Ortsvektoren in einem kartesischen Koordinatensystem.
• Die Koordinaten der Vektoren werden im Format: x|y|z in eine Textbox – x, y und z sind reelle Zahlen – eingegeben (→ Abbildung 29.3.5.6.1) und aus dem formatierten String ausgelesen.
• Für die drei Textboxen wird ein Eingabe-Alphabet vorgegeben und übergeprüft, so dass Fehleingaben erheblich reduziert werden (→ CheckInput(..) und TBGroup_KeyPress()).
• Geprüft wird in einer Konvertierungsfunktion Convert2Vektor(..) u.a. mit einem regulären Ausdruck, ob jeweils nur valide Eingaben in den drei Text-Boxen gemacht wurden. Trifft das zu, wird die Zeichenkette zerlegt und in einen Vektor konvertiert.

Public Sub Form_Open()

  ...

' Dezimaltrennzeichen nach Locale setzen
  If Left$(Format$(0, ".0")) = "," Then
    txbInputA.Text = "1,0|1,0|2,0"
  Else
    txbInputA.Text = "1.0|1.0|2.0"
  Endif

End ' Form_Open()

Public Sub CheckInput(sAllowed As String) ' Idee: Charles Guerin
 Select Case Key.Code
 Case Key.Left, Key.Right, Key.BackSpace, Key.Delete, Key.End, Key.Home, Key.Enter, Key.Return
      Return
 Default
      If Key.Text And If InStr(sAllowed, Key.Text) Then
         Return
      Endif
 End Select
 Stop Event
End ' CheckInput(sAllowed As String)

Public Sub TBGroup_KeyPress() ' Gilt für die *TextBox-Gruppe* TBGroup aus 3 Textboxen!

  If Left$(Format$(0, ".0")) = "," Then
    CheckInput("+-,|0123456789")
  Else
    CheckInput("+-.|0123456789")
  Endif

End ' TBGroup_KeyPress()

Public Function Convert2Vector(sInput As String) As Vector ' Eingabe-String → Vektor
  Dim sSubject, sPattern As String
  Dim vVector As Vector
  Dim aArray As String[]

  sSubject = sInput
  sSubject = Replace(sSubject, " ", "")
  sSubject = Replace$(sSubject, ",", ".")

  sPattern = "^([-+]?[0-9]*\\.?[0-9]+[|])([-+]?[0-9]*\\.?[0-9]+[|])([-+]?[0-9]*\\.?[0-9]+)$"

  If sSubject Match sPattern Then
     aArray = Split(sInput, "|")
     vVector = [Val(aArray[0]), Val(aArray[1]), Val(aArray[2])]
     Return vVector
  Else
     Return Error.Raise("Eingabefehler Koordinaten")
  Endif

End ' Convert2Vector(..)

Im Projekt werden fast alle Eigenschaften und Methoden der Klasse Vector eingesetzt. Die drei Ortsvektoren legen ein Dreieck im Raum fest, von dem einige Eigenschaften berechnet werden.

Abbildung 29.3.5.6.1: Demonstration der Arbeit mit Vektoren

Mit der Funktion IsVector(txbInputA.Text) können Sie zum Beispiel prüfen, ob die aus einer Textbox für den Punkt A ausgelesene Zeichenkette als Punkt in einem kartesischen Koordinatensystem interpretiert werden kann.

Die o.a. Funktion wird im Projekt nicht verwendet. Es wird aber das gleiche Suchmuster in einem regulären Ausdruck wie bei der Funktion Convert2Vector(..) verwendet.

Private Function IsVector(sInput As String) As Boolean
  Dim sSubject, sPattern As String

  sSubject = sInput
  sSubject = Replace(sSubject, " ", "")
  sSubject = Replace$(sSubject, ",", ".")

  sPattern = "^([-+]?[0-9]*\\.?[0-9]+[|])([-+]?[0-9]*\\.?[0-9]+[|])([-+]?[0-9]*\\.?[0-9]+)$"

  If sSubject Not Match sPattern Then Return False

  Return True

End ' IsVector(sInput As String) As Boolean

Die Berechnung des Kreuzproduktes V1✘V2 zweier Vektoren wird durch diese Funktion realisiert:

Public Function SetAxB(vV1 As Vector, vV2 As Vector) As Vector ' Kreuzprodukt vV1✘vV2
  Dim fx, fy, fz As Float

  fx = vV1[1] * vV2[2] - vV2[1] * vV1[2]
  fy = vV1[0] * vV2[2] - vV2[0] * vV1[2]
  fz = vV1[0] * vV2[1] - vV2[0] * vV1[1]

  Return [fx, - fy, fz]

End ' Function SetAxB(vV1, vV2)

Den vollständigen, hinreichend kommentierten Quelltext finden Sie im Download-Bereich.
